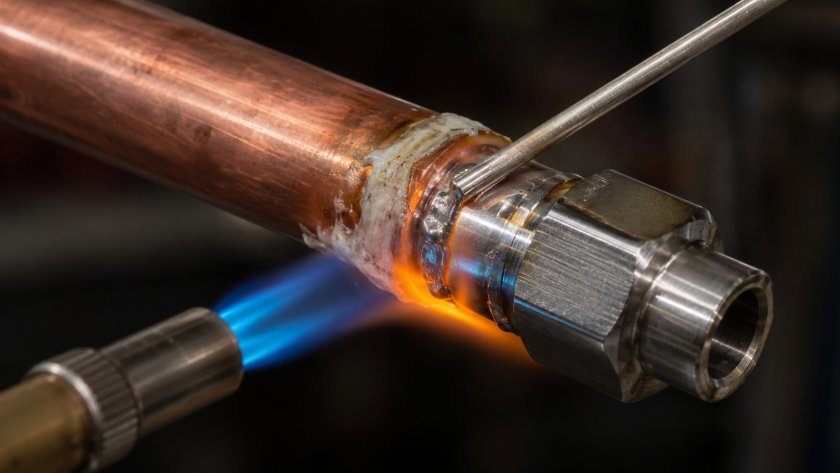

reklama Połączenie miedzi ze stalą nierdzewną to jeden z tych przypadków w lutowaniu twardym, gdzie intuicja nabyta przy pracy z czystą miedzią może zawieść. Instalator przyzwyczajony do CuP na złączach Cu-Cu, który sięgnie po ten sam lut przy króćcu ze stali nierdzewnej, uzyska połączenie wyglądające poprawnie — i pękające przy pierwszym poważnym obciążeniu. Mechanizm tego błędu jest dobrze zrozumiały metalurgicznie: fosfor zawarty w lutach CuP reaguje z żelazem, tworząc kruche fosforki żelaza (Fe₃P) w obszarze spoiny. To wystarczy, żeby złącze było zawodne mimo starannego wykonania.
Artykuł dotyczy wyłącznie lutowania twardego — procesu prowadzonego powyżej 450°C. Lutowanie miękkie miedzi ze stalą nierdzewną to osobne zagadnienie z innym zestawem materiałów.
Dlaczego połączenie różnoimienne wymaga szczególnego podejścia
Miedź i stal nierdzewna austenityczna to metale o bardzo różnych właściwościach. Miedź ma wysoką przewodność cieplną — około 380-400 W/(m·K), nierdzewka 14-16 W/(m·K). To oznacza, że przy nagrzewaniu złącza ciepło odprowadza się asymetrycznie: strona miedziana rozgrzewa się i odprowadza ciepło dużo szybciej, strona nierdzewna kumuluje je lokalnie. Instalator musi kompensować to tempem nagrzewania — wolniej i szerzej po stronie stali, szybciej po stronie miedzi.
Wytrzymałość takiego połączenia wyznacza słabszy materiał w złączu. Stal nierdzewna austenityczna ma wytrzymałość na zerwanie rzędu 500-700 MPa — dla połączeń lutowanych twardo srebrem to wartość, która nie jest czynnikiem ograniczającym. Ograniczającym jest jakość spoiny: jej ciągłość, brak porowatości, właściwe zwilżenie obu materiałów.
Lut srebrny — dobór stopu do połączenia Cu-nierdzewka
Do lutowania miedzi srebrem stosuje się luty srebrne z grupy Ag+Sn. Cyna w składzie obniża temperaturę likwidusu i zwiększa płynność, co ma bezpośredni wpływ na zdolność do wypełniania kapilarnego wąskich szczelin przy połączeniach różnoimiennych. Podstawowe opcje:
| Stop | Solidus-liquidus | T robocza | Wytrzymałość | Norma |
|---|---|---|---|---|
| Ag45Sn | 640-680°C | 670°C | 43 kg/mm² | ISO 17672 Ag 145 |
| Ag40Sn | 650-710°C | 690°C | 44 kg/mm² | ISO 17672 Ag 140 |
| Ag56Sn | 620-655°C | 640°C | 48 kg/mm² | ISO 17672 Ag 156 |
Ag45Sn to standardowy wybór przy pracy instalacyjnej — temperatura robocza 670°C jest wystarczająco niska, żeby nie przegrzać cienkościennych króćców nierdzewnych, a wystarczająco wysoka, żeby uniknąć solidusu przy chwilowych wahaniach płomienia. Ag56Sn stosuje się przy złączach precyzyjnych i cienkościennych (∅6-10 mm) ze względu na najniższą temperaturę roboczą z tej grupy.
Pręty w otulinie z topnikiem upraszczają pracę w terenie. Lut goły z pastą nakładaną oddzielnie jest ekonomicznie korzystniejszy przy większych seriach i daje pełną kontrolę nad ilością topnika — szczególnie ważną przy nierdzewce, gdzie resztki topnika są korozyjne i trudniej je usunąć niż przy miedzi.
Topnik — klucz do zwilżalności nierdzewki
Tutaj popełnia się drugi częsty błąd. Standardowe topniki boranowe klasy FH10 — pasta HS, proszek HSP — działają skutecznie na miedź, mosiądz i stal węglową. Na stali nierdzewnej trwała warstwa pasywna Cr₂O₃ jest dla nich za silna: topnik nie zwilża powierzchni, lut nie wchodzi w szczelinę kapilarną.
Do miedzi ze stalą nierdzewną właściwym topnikiem jest pasta FH10 do lutowania twardego jako minimum — i tu warto sprawdzić konkretny produkt, bo pasty oznaczone FH10 różnią się aktywnością. Przy trudnościach ze zwilżalnością lub przy ponownym lutowaniu w tym samym miejscu konieczna jest pasta HS-S klasy FH12 z aktywatorami fluorowymi, które przełamują pasywność powierzchni chromowej.
Zasada: jeśli przy prawidłowej temperaturze lut srebrny nie wchodzi w szczelinę — problem leży w topniku, nie w lucie ani w technice nagrzewania.
Nagrzewanie — asymetria materiałowa w praktyce
Miedź i nierdzewka nagrzewają się w zupełnie innym tempie. Przy pracy palnikiem propan-MAP zalecana kolejność:
- Wstępnie nagrzać stronę nierdzewną — powoli, ruchem okrężnym, by wyrównać temperaturę w strefie złącza.
- Przenieść płomień na stronę miedzianą — miedź dogrzewa się szybko.
- Sprawdzać temperaturę dotykaniem pręta lutu do krawędzi złącza — przy właściwej temperaturze lut zacznie płynąć kapilarnie bez podtrzymywania płomieniem.
- Odciągnąć płomień i pozwolić lutowi wejść w szczelinę przez kapilarność — nie pomagać płomieniem w „wpychaniu” lutu.
Przegrzanie strony nierdzewnej powyżej 800°C powoduje wytrącenie węglika chromu na granicach ziarn (tzw. sensytyzacja) — lokalną utratę odporności na korozję. Przy instalacjach chłodniczych i spożywczych to niedopuszczalne. Kontrola temperatury przez obserwację koloru jest tu niemożliwa (nierdzewka zmienia barwę bardzo późno) — stąd test prętów spoiwa jako podstawowa metoda.
Usuwanie resztek topnika — obowiązek, nie opcja
Resztki topnika FH10 i FH12 są higroskopijne. Na stali nierdzewnej nieprawidłowo usunięte resztki tworzą środowisko sprzyjające korozji szczelinowej — szczególnie groźnej, bo utajnionej i postępującej pod spoiną. Procedura: schłodzić złącze w wodzie bezpośrednio po zastygnięciu lutu, następnie szczotka druciana lub czyścik i kontrola wzrokowa. Pasta FH12 daje twardsze resztki niż FH10 — zimna woda i mechaniczne czyszczenie po schłodzeniu to skuteczna kombinacja.
